一、概述

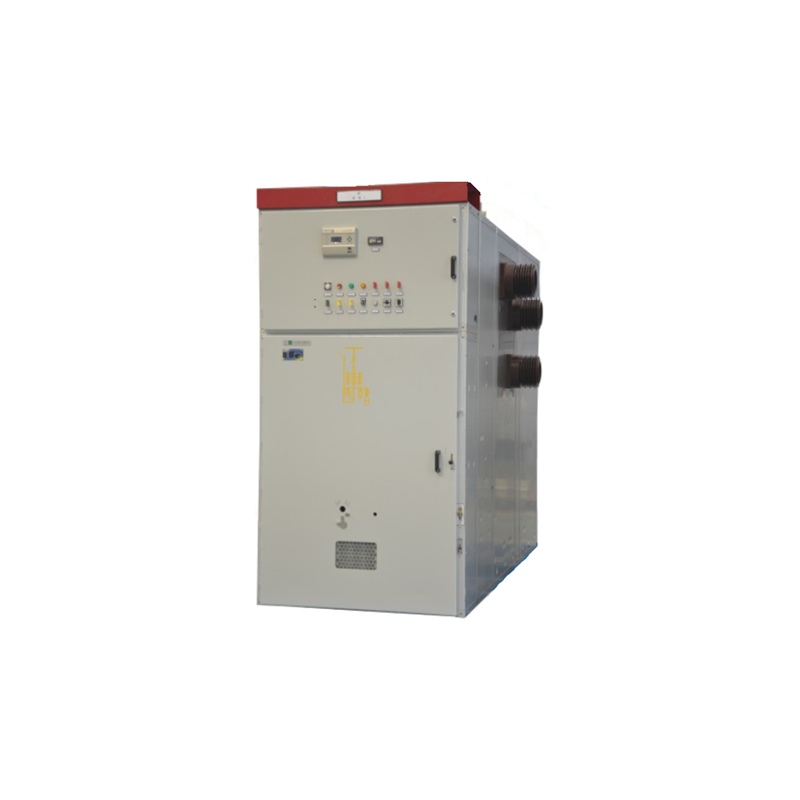

i-AY1-40.5移開式交流金屬封閉開關設備，作為三相交流50Hz的送配電成套裝置，用于接受和分配40.5kV的網絡電能并對電路實行控制、保護及監測。柜體采用數控加工鈑金件組裝結構，整機抗變形能力強；車柜配合采用中置式結構，定位準確、剛度強，進出車操作輕便靈活；聯鎖功能齊全、操作簡單、可靠；滿足1.1×3150A溫升要求。可選配智能操控監測裝置和電動執行單元，實現開關柜的狀態監測、過程控制及故障報警及手車和接地開關的電動操作。

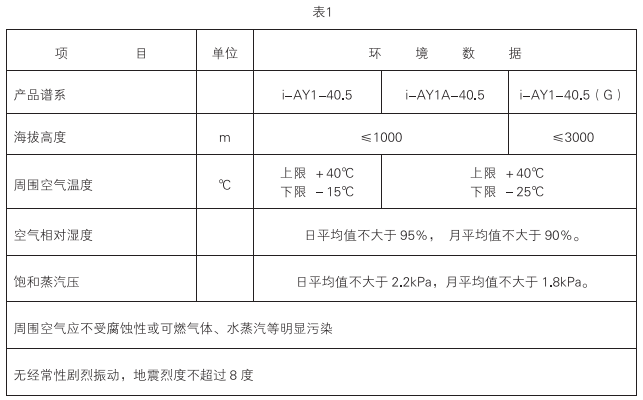

二、使用環境條件見表1

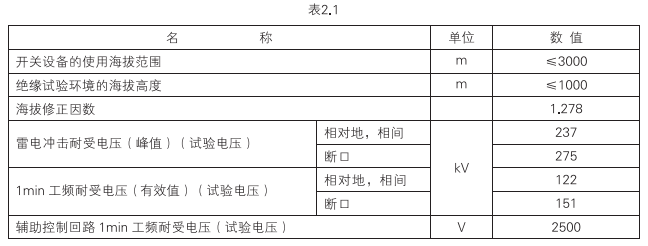

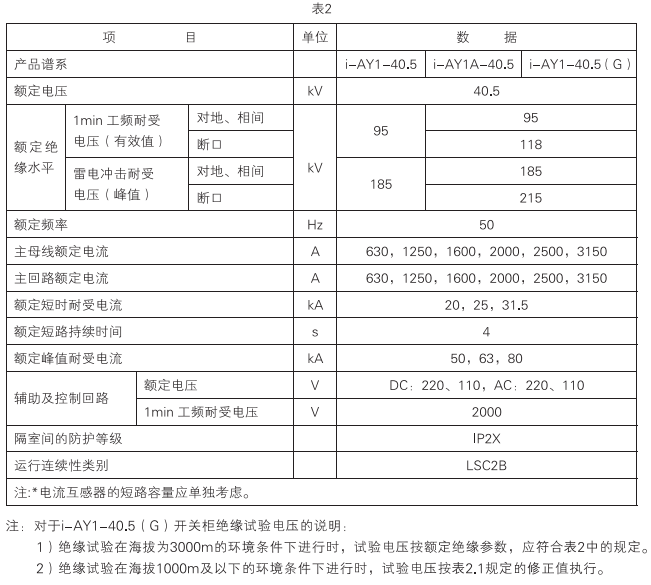

三、開關柜技術參數見表2

四、典型開關柜外形尺寸見表3
